免费配资开户光伏发电系统电压降及线损测算

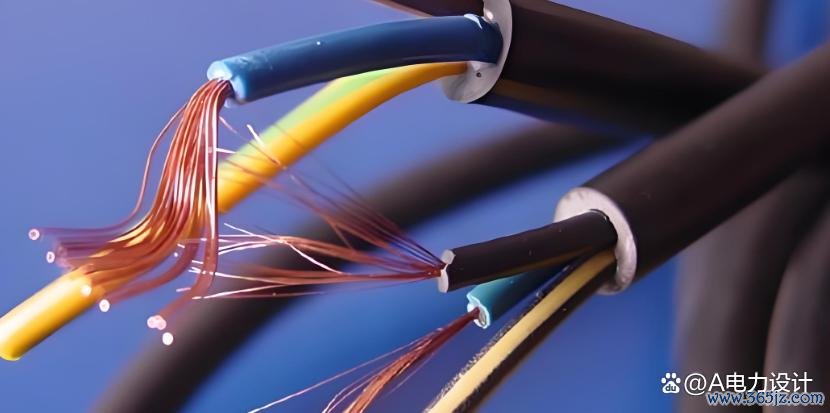

光伏系统安装之后，业户最关心就是发电量，它直接关系到投资回报。影响发电量的因素很多，比如组件质量、逆变器效率、方位角、倾角、阴影遮挡、组件和逆变器配比系统方案、并网电压等等各种因素。其中电缆选型，对光伏系统的发电量影响尤为重要。光伏发电系统中，电缆类型包括直流线缆、交流电缆、接地线缆。用于连接光伏组件和汇流箱免费配资开户，通常选择光伏认证的专用直流线缆，如PV1-F-1*4mm²。用于逆变器交流侧至交流汇流箱或并网柜，一般选用YJV型电缆或YJLHV型电缆。设计人员在电缆设计选型时，往往只考虑电缆的载流量是否满足计算电流要求，而忽略了线路功率损耗对整个光伏系统发电量的影响。光伏电缆的电压降和线损相关规范，规定800V以下直流电缆压降不得超过2%，800V~1000V直流电缆压降不得超过1.5%；规定交流电压降落不宜大于3%；规定光伏系统线路损耗不宜大于5%。

光伏发电系统电压降计算公式

光伏系统电压降计算公式：直流侧△U=ρ*2*L*I/S，交流侧△U=ρ*L*I/S

式中：△U--为线路电压降（V）; ρ--为导线电阻率（Ωmm2/m）；L--为线缆敷设长度(m)；I--回路计算电流（A），一般取光伏组件最大功率点工作电流； S--为导线截面（mm2）。这里ρ应为实际工作温度下的导线电阻率，而我们能够查到的一般是标准条件下的电阻或电阻率，因此严格来讲需要进行电阻率的修正。详见下表：

不同温度（℃）下的铜导体电阻率（Ωmm2/m）

计算实例

例如，某光伏发电项目地最高气温为35摄氏度，安装20kW小型并网光伏系统，由40块560Wp单晶硅光伏组件、1台20kW组串式逆变器和1台并网箱组成，光伏组件以20块2串方式接入逆变器，容配比为1:1.12。组件：最大工作电流15.9A，最大工作电压34.5V。逆变器：直流输入MPPT数量2路、电压范围220~950V、每路MPPT最大输入电流30A/30A；交流输出额定输出功率20000W、最大输出有功功率22000W、额定输出电压380V，最大输出电流31.9A。组串至逆变器采用PV1-F-1*4mm2电缆电气连接，长度50米，逆变器至并网箱采用ZCYJV-4*10mm2电缆电气连接，长度100米。计算直流、交流电缆电压降以及线路损耗率。

由上可知，项目地最高气温35度免费配资开户，考虑到导体运行时温升取值为40摄氏度，则铜电缆导体的导体电阻率为0.0192Ωmm2/m。

则直流电缆电压降计算为：△U=I*ρ*2*L/S=15.9*0.0192*2*50/4=7.632V；

该段直流电缆电压降低百分比为：△U%=△U/Ump=7.632/(34.5*20)=1.1%；可见该直流电缆选型满足电压降不超过2%要求。

同理，由上可知，逆变器额定输出电压为380V、最大输出功率为22KW。

则I=P/U/1.732/cosθ=22/380/1.732/1=33.43A（光伏功率因素一般可取cosθ=1）；△U=I*ρ*L/S=33.43*0.0192*100/10=6.42V；

该段交流电缆电压降低百分比为：△U%=△U/Ump=6.42/380=1.7%；可见该交流电缆选型满足电压降不超过3%要求。

光伏发电系统线路损耗计算

光伏系统线损计算公式：P损Max=（P逆直损+P逆交损）/P装机容量*100%

式中：P损Max—单台逆变器最大线损（kW）；P逆直损—逆变器直流侧所有回路线损总和（kW）；P逆交损—逆变器交流侧至交流并网配电箱之间线损（kW），kW；P装机容量—逆变器直流侧所接光伏组件容量（kW）。

那么，上例中计算结果如下：

P逆直损=(7.632*15.9/1000)*2=0.243kW

P逆交损=6.42*33.43*1.732/1000=0.372kW
